| 產品說明：

氣動雙插板閥
氣動雙插板閥
　   氣動單雙向插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在於閥體通徑無凹槽，介質不會卡阻堵塞，並且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，並且具有切斷介質等特點。

| 工作原理：

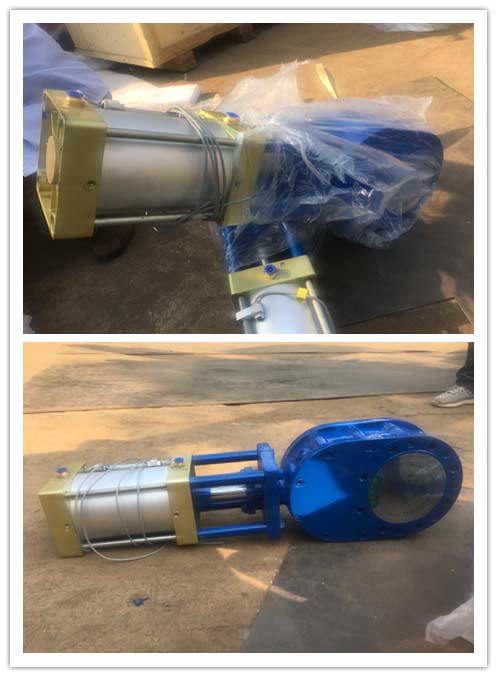

氣動雙插板閥
　    氣動插板閥主要由框架、閘板、絲杆、螺母等零件構成，用手轉動手輪使絲杆帶著絲杆螺母和閘板沿水平方向往複運動，達到閘門的啟閉目的。
| 技術標準：
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大於水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定後，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。



| 技術參數：
